电液动闸阀

   技术参数

型号 Z 40/41 H - 16C/25/40 Z 40/41 W - 16P/ 25/40 R Z 40/41 Y - 16P/ 25/40 R
介质工作压力 1.6MPa   2.5MPa    4.0MPa
介质工作温度 ≤450 ≤100 ≤100
阀体材料 C型:碳素钢WCB R型:耐酸钢 P型:耐酸钢
适用介质 水、蒸汽、油品 尿素、醋酸类 尿素、硝酸类

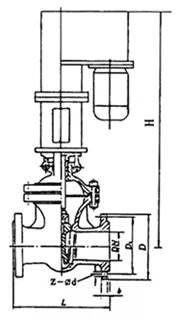

  外形图



 外形及连接尺寸

公称通径
DN/mm
尺寸(mm)
L D D1 b D0 H1 H2 Z-Φd
PN1.6(16)    Z41 H/W/Y - 16 C/P/R  型
40 240 140 110 16 250 325 385 4-18
50 250 160 125 16 250 330 390 4-18
65 270 180 145 18 250 350 420 4-18
80 280 195 160 20 250 445 535 8-18
100 300 215 180 20 300 445 585 8-18
125 325 245 210 22 300 500 640 8-18
150 350 280 240 24 350 570 735 8-23
200 400 335 295 26 350 750 970 12-23
PN2.5(25)      Z41 H/W/Y - 25 C/P/R 型
40 240 145 110 18 250 325 385 4-18
50 250 160 125 20 250 330 390 4-18
65 270 180 145 22 250 350 420 8-18
80 280 195 160 22 250 445 535 8-18
100 300 230 190 24 300 445 585 8-23
125 325 270 220 28 300 500 640 8-25
150 350 300 250 30 350 570 735 8-25
公称通径
DN/mm
尺寸
L D D1 b   H Z-Φd
PN4(40)    Z741 H/W/Y - C/40P/R 型
25 160 115 85 16 580 4-18
32 180 135 100 18 600 4-18
40 200 145 110 18 650 4-18
50 250 160 125 20 705 4-18
65 280 180 145 22 750 8-18
80 310 195 160 22 830 8-18
100 350 230 190 24 910 8-23
125 400 270 220 28 1150 8-25
150 450 300 250 30 1240 8-25
200 550 375 320 38 1490 12-30
